​설치 사례

다나코이드 IP기반 AV솔루션이 적용된 현장을 소개 드립니다.

더 현대 서울  Dante 네트워크기반 통합운영 iP 방송 솔루션

 - 설치일시: 2021년 2월

 - 설치품목

Audinate   Dante Domain Manager 단테 시스템 모니터링/관리 소프트웨어

DynePro  오디오 DSP, PoE / Dante 스피커, 커스텀 GUI

국내 최초로 혁신적인 대규모 면적의 문화&휴식 힐링공간을 쇼핑시설내에 적용한 "더 현대 서울" (현대백화점, 여의도)에 DANTE네트워크기반 통합운영 방송설비가 적용 되었습니다. 일반적인 사무관리 인원들이 방송설비에 관한 전문지식이 부재한 상황속에서도 효율적이고 안정적으로 중대규모의 방송설비를 통합운영, 관리 할수 있는 iP PA/BGM 방송 구축 사례입니다.


백화점 내부의 5층과 6층은 대부분의 면적이 고객의 휴식을 위한 문화공간으로 활용이 되고 있습니다. 5층에는 자연의 소리와 식물들이 어우러진 "사운즈 포레스트" 대규모 정원과 6층에는 다양한 쟝르의 전시와 문화행사를 운영할 수있는 "ALT.1" 다목적홀이 운영되고 있습니다. 사무실 공간 및 각 장소의 근접한 통신장비실에 분산되어 설치된 네트워크기반 방송설비들이 고객서비스 완성도를 최적화하기 위한 운영설비 일부 역할을 담당하고 있습니다.

적용된 네트워크기반 방송설비는 사용자에게 크게 3가지의 특징을 제공하고 있습니다.


5층 사운즈 포레스트 정원 & 6층 ALT.1 다목적 전시장

첫번째는 사용자들이 운영하는 주요 인터페이스 (제어부)형태 입니다. 제조사가 획일적으로 양산 해내는 물리적인 조작방식이 아닌 사용자 운영 환경에 최적화하여 제작, 적용한 GUI (그래픽 유저 인터페이스) 형태로 적용된 것입니다. 이러한 소프트웨어기반 운영환경은 고가의 비용을 투자하여 구축한 복잡하고 어려운 장비운영 매뉴얼등을 비전문 운영인력들이 숙지해야 하는 과정을 사실상 제거 합니다. 물론 사용자가 충분히 이해하고 요구하는 수준의 용어와 핵심 기능들이 배치되어 제작,적용된 GUI이기 때문에 사용법 미숙이라는 정황으로 떠밀려갈 수 밖에 없던 조작 실수요인도 동시에 해소가 됩니다. 결과적으로 시스템 운영을 처음 담당하게 되는 후임 담당자 에게도 최대 20~30분 정도의 시간내에 GUI 화면의 메뉴 구성을 실행해보는 실습 과정만으로 방송장비 운영 및 관리 교육이 종료 됩니다.

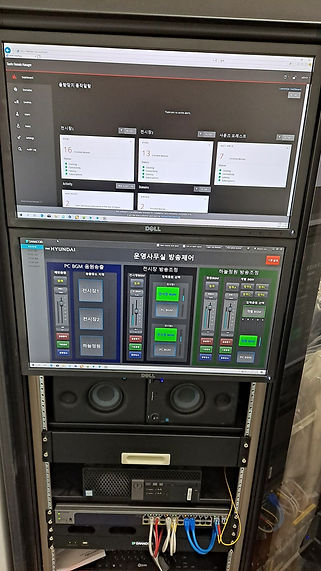

사운즈 포레스트 & ALT.1 운영 GUI (단일 PC에서 다양한 운영모드 전환)

두번째 특징은 대부분의 방송장치간 선로구성이 랜케이블로 구성되는 표준 네트워크 기반 장치들이 적용된 것입니다. 물론 내부에 매입,마감된 네트워크 결선 구조의 물리적 형태 이슈만으로는 소비자에게 직접적으로 체감하는 특징을 제공 할수 없습니다. 그러나 이러한 네트워크 기반 장치에는 기존에 면적을 넓게 요구하는 물리적 인터페이스가 사라지는 것은 물론 다수채널의 입출력 단자들이 한개의 랜포트 (RJ45)에 통합되기 때문에 설치공간을 획기적으로 줄일수 있는 장점을 제공 합니다. 특히 도심공간에서 점유면적=비용 공식이 매우 중요한 변수 입니다. 사진속의 시스템랙의 절반 이하 공간 만으로도 운영사무실의 장비설치에 충분 합니다.

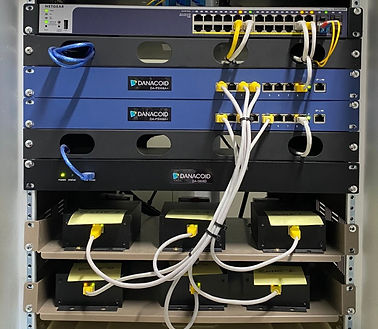

사운즈 포레스트와 ALT.1 전시장 TPS공간에 설치된 장치

네트워크 기반의 연결구성은 향후 운영장치의 확장, 변경시에도 네트워크 장치가 추가되고 랜케이블이 결선되는 과정만으로 간단하게 해결할수 있습니다. 결론적으로 장치와 케이블 면적이 최소화되어 기존 아날로그 결선대비 효율적인 공간활용을 가능하게 합니다. 케이블 배관 점유공간 절약 및 장비설치 구성시 소요되는 시간이 단축되는 혜택도 누릴수 있습니다.


ALT.1 다목적 전시장 천정면에 설치된 단테/PoE iP스피커

단테/POE 앰프모듈을 탑재한 IP스피커가 국내 단일사이트중 최대 수량이 적용된 사실상 iP PA/BGM 방송 시스템이라고 할수 있습니다. 스피커에 연결된 케이블은 한개의 표준 UTP 랜케이블이며 단일 랜 케이블에 전력,오디오,제어신호를 통합하여 전달하는 구조입니다. 이미 IP기반 CCTV, 전화기 장치 구성에서 흔히 볼수 있는 기술들이 방송설비에도 적용되고 있습니다. 흔히 알려진 VoIP 규격(대화 수준의 음성전달을 목적으로 개발된 네트워크 오디오 전송기술)과 차별화되어 고충실도 음악 및 음성의 원음을 실시간 전송에 적합한 DANTE 네트워크 오디오 전송 모듈이 탑재된 방송장치로 구성되어 있습니다. 네트워크 기반의 신호전송이기 때문에 장거리 선로 구성에 따른 음질변화등의 요인 또한 완벽하게 제거 되었습니다.


DANTE/POE 앰프모듈과 조합된 국내생산 고출력 IP스피커


DANTE/POE 앰프모듈과 조합된 서브우퍼 스피커

마지막 3번째 장점은 비전문 인력 중심의 실시간 설비운영관리 및 원격점검 지원입니다. 이부분은 이번 프로젝트의 핵심기능 이기도 하지만 이러한 요구사항은 운영 시스템의 초기제안 미팅시간에 사용자측에서 먼저 제시한 요구사항이기도 했습니다. 급변하는 시대의 흐름속에서 소비자,사용자,운영자 입장에서 당연히 요구할수 있는 상황임을 공감할수 있었습니다. 단테(DANTE) 네트워크 오디오 전송 모듈이 장착되어 운영되는 환경에서는 단테 도메인 매니져(Dante Domain Manager : DDM)라는 유료버젼 보안관리 소프트웨어를 적용하여 사용자의 위와같은 요구사항에 대응을 할수 있습니다.


단테 도메인 매니져(DDM) 소프트웨어 사용자 운영 GUI

DDM 소프트웨어는 통합방송 운영GUI가 설치된 PC에 가상리눅스 OS기반으로 설치되어 일반적인 윈도우 응용프로그램과 동일하게 사용자 모니터링 인터페이스를 제공합니다. 실시간으로 네트워크에 접속된 모든 단테장치의 동작상태 및 네트워크 스위치상에서의 원할한 데이터 흐름, 관리 그룹으로 분할되어 이상동작이 발생된 장치의 위치및 명칭, 불량유형등의 정보를 사용자가 실시간 알람을 통해 한눈에 파악할수 있습니다. 운영자는 설치,시공을 담당하는 SI업체에 연락을 취하고 업체 담당자는 운영PC에 원격프로그램을 통해 접속하여 현장에서 발생된 불량장치 위치와 대상,유형등의 정보를 원격지에서도 동일하게 공유하며 모니터링 할수 있습니다. 첫번째 현장 방문시에는 사전에 파악된 정보를 기반으로 문제 해결을 위한 솔루션 또는 대체장치등을 준비하여 신속한 복구 서비스를 제공할수 있습니다.


더 현대 서울 사운즈 포레스트
